Lugar de origem: | China Hebei Dongguang |
Marca: | SOOME |
Certificação: | CE |
Número do modelo: | SMDM |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | De madeira ou plástico * 20" recipiente ou LCL de envio |
Tempo de entrega: | 25 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 30 ajustados/3 meses |
cor: | Personalizado | Uso: | Fazendo cartão ondulado para a linha de produção |
---|---|---|---|
Garantia: | 12 Meses | Velocidade de trabalho: | 80m/min |
Velocidade de projeto: | 100m/min | Tamanho: | 1400/1600/1800/2000 |
Realçar: | linha de produção ondulada do cartão,linha de produção ondulada da caixa |
Linha de produção controle bonde do cartão ondulado de única dobra 380V 50Hz
Modelo | Nome | Unidade | Qty | Observação |
SMDW-1600 | Único facer | grupo | 1 | Rolo ondulado principal ¢280mm, aço de liga 48CrMo material, tratado com o cromo. Adote a caixa de engrenagens independente, estrutura comum do cardan. Motor principal do conversor de frequência. |

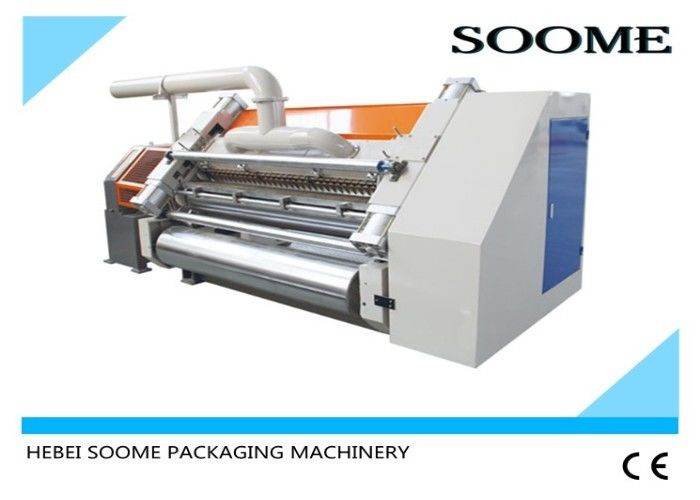

Tipo único facer da sução do vácuo SMDW-1600
Características da estrutura:
1. Adote a estrutura da sução da tampa, equipada com o fã forte de alta pressão do poder. O Indraft equipado com o silenciador, o suprimento de ar e o controle bonde convirgiu no mesmo armário, necessidade de promover do que 1.5m do anfitrião, a peça de operação é fechado pela tampa do todo.
2. A estrutura do quadro, espessura do ferro fundido é 130mm.
3. O material ondulado do rolo é aço de liga 48CrMo, moderando, meio-frequência que endurece-se, moedura de superfície, diâmetro ondulado principal do rolo é ¢ 280mm, dureza de superfície acima de HRC58. Rolamentos de rolo ondulado, rolamentos resistentes ao calor das partes fundamentais do uso ZWZ do rolo de pressão.
4. Rolo de pressão ¢ 284mm, moedura de superfície e revestimento do cromato; Mover-se de Up-down controlado pelo cilindro do ar, material é o aço carbono médio #45, refinação térmica (com dispositivo do amortecedor).
5. Fornecendo e retirando a colagem controlada por pneumático, diâmetro ¢215mm do rolo do propagador da colagem, 25lines gravado após a moedura de superfície, então o chapeamento de cromo duro tratou, colagem que desfaz-se da moedura de superfície do rolo e do revestimento do cromato.
6. O rolo ondulado, material do rolo de pressão é bom tipo, com o dispositivo de limitação. Pressionar o cilindro do ar é ¢ 160mm.
7. Pré-aquecendo o rolo adote a tubulação de aço sem emenda do ¢ 320mm.
Parâmetros técnicos:
1. Largura de trabalho: sentido da operação de 1600mm: esquerdo ou direito como sua necessidade.
2. Velocidade de projeto: variação da temperatura 80m/min: 160-200℃
3. Fonte de ar: método de aquecimento 0.4-0.9Mpa: aquecimento de vapor
Diâmetro dos rolos:
1. Diâmetro ondulado do rolo: diâmetro do rolo de pressão de ¢280mm: ¢284mm
2. Diâmetro do propagador da colagem: diâmetro do Pre-calefator de ¢215mm: ¢320mm
O poder viaja de automóvel parâmetros:
1. Motor da movimentação principal: tensão 7.5KW nominal: formulário de trabalho contínuo de 380V 50Hz (S1)
2. Motor da sução: tensão 7.5KW nominal: formulário de trabalho contínuo de 380V 50Hz (S1)
Peças e material comprados cano principal:
Artigo | Tipo ou origem | Modelo material |
Quadro | Feito a si próprio | HT200 |
Caso da transmissão | Hebei | Aço soldado |
Mangueira de gerencio da junção e do metal | Tengzhou | |
Motor da movimentação principal | Hengshui, Hebei | motor da ajustável-velocidade 7.5KW |
Rolamentos | HRB/ZWZ | |
Rolamentos montados | Cinco anéis em Zhejiang | |
Fã de alta pressão | Shanghai Yingfa | |
Cilindro do ar | Zhejiang | |
Válvula eletromagnética | Zhejiang | |
Contator | CNINT ou DELIXI |
