Detalhes do produto:
Condições de Pagamento e Envio:
|
Lugar de origem: | Hebei, China | Uso: | Fazendo a caixa da caixa da impressão |
---|---|---|---|
Tipo: | Impressora Flexographic | Poder bruto: | como sua necessidade |
Grade automática: | Automático | Garantia: | 1 ano |
Realçar: | Máquina de Slotter da impressora de Flexo,imprimir entalhando a máquina cortando |

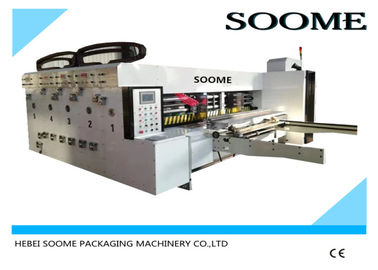

Máquina cortando giratória da máquina elétrica de Slotter da impressora de Flexo para ondulado
Peça de I. Feeding
Artigos | Instruções |
|
1) as máquinas do controle bonde com -fora no alarme, continuado no meio soaram o aviso do sino, asseguram essa segurança de pessoais dos trabalhos de casa. 2) o eixo de transmissão com tipo embreagem da fricção, evita o erro e danifica a máquina. 3) tipo pneumático dispositivo de bloqueio. 4) dispositivo de proteção startup do motor do anfitrião. |
|
1) a sução que alimenta, o ventilador 7,5 quilowatts, pode de acordo com a curvatura assegurar o cartão de alimentação liso. (a válvula ajusta o volume de ar) 2) o defletor lateral, empurrando o papel, posição da caixa do bloco da parte traseira ajusta por bonde (controle digital), afastamento do defletor antes do ajuste manual. 3) Dispositivo de alimentação da faixa clara. (concordando o pedido, você pode escolher à entrega o papel contínuo ou a faixa clara) 4) Contador para o papel de fornecimento, ajustando e indicando a quantidade da produção. 5) Controle motorizada e do PLC do alimentador |
|
Areje o dispositivo de sução na aspiração, absorção do esboço com escova, grande cartão na impressão da impureza clara, melhore a qualidade de impressão. |
|
1) diâmetro externo Φ 85 milímetros. 2) o aço contínuo, a borracha deoposição do pacote, e fazem a correção do equilíbrio. 3) sob a alimentação o rolete é com gravação do chapeamento de cromo duro. 4) O rolo de papel de alimentação abre o seletor ajuste manual, ajustando a escala 0 ~ 12 milímetros. |
|
1) envie o departamento de papel, imprimindo o departamento, entalho de zero bonde automático. 2) a caixa geral usando o ajuste zero automático, faz duas partes pode ajustar à posição correta, reduz a papelada. |
II. parte imprimindo
Artigo | Instrução |
Φ103 |
1) diâmetro externo ¢393 milímetro (incluir a placa é 405mm). 2) moedura de superfície de tubulação de aço, chapeamento de cromo duro. 3) faça a correção do equilíbrio e mantenha a operação firmemente. 4) ratchet eixo fixo da versão do rolo. 5) Sulco pendurado em cada cilindro de impressão, apropriado para a barra de um cair de 10 milímetros. 6) a carga e o descarregamento da placa da cópia, o controle bonde e a inversão do interruptor de pedal. |
2. Rolo de pressão da impressão |
1) Moedura de superfície de tubulação de aço com cromo duro 2) equilibre a correção e a operação lisa. 3) ajuste manual do seletor do afastamento do rolo de pressão da impressão, ajustando a escala 0--12 milímetros. |
3. parte superior do rolete de alimentação e para baixo |
1) o rolo superior: o diâmetro externo ¢85 milímetro para o aço contínuo, combina três para entregar o anel de papel. 2) o rolo seguinte: diâmetro externo ¢155 milímetro para o aço contínuo, a moedura de superfície, chapeamento de cromo duro. 3) para entregar o ajuste manual do seletor de papel do afastamento do rolo, ajustando a escala 0 ~ 12 milímetros. |
4. rolo do anilox |
1) diâmetro externo ¢215 milímetro. Moedura de superfície de tubulação de aço, a supressão do anilox. Chapeamento de cromo duro. 2) Faça a correção do equilíbrio e a operação lisa. 3) o número de malha é a malha 200-250 para sua escolha. 4) coopera com o sistema da alimentação de papel o tipo pneumático dispositivos de levantamento automáticos. (quando alimentar o papel, anilox rola para baixo para conectar com a placa de impressão, quando parada, separa por favor o rolo do anilox e a placa de impressão). 5) rolo do anilox com embreagem esfenoidal, tinta, poço da tinta da lavagem quando conveniente e rapidamente. 6) Uma unidade é lâmina cerâmica do rolo e de doutor |
5. Rolo de borracha |
1) diâmetro externo ¢190 milímetro. 2) a borracha deoposição do pacote de aço da superfície do tubo, e equilibra a correção. 3) a moedura especial alta de borracha, o efeito da tinta é boa. |
6. Ajuste da fase |

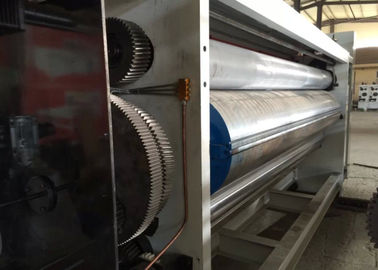

1) Põe em fase o ajuste com estrutura da engrenagem planetária, a fase pode ser ajustado corretamente 360 graus. 2) Ajuste da fase da eletricidade, função de memória digital da mostra .and, quando parado para limpar a borracha da laje, e quando o começo outra vez, ele será dados restaurados como o grupo do original antes da parada. 3) Digital bonde ajusta a posição horizontal, e a distância pode ajustar 14 milímetros. 4) No processo de impressão, sistema automático da restauração após ter limpado a placa. |
7. Cubra o sistema |
1) o tipo pneumático bombas de diafragma, estáveis para a tinta, opera e mantém simples. 2) Filtros da tinta, impurezas de filtração. 3) tanque plástico da tinta. |
8. Sistema fechado da fase da impressão |
1) as instituições do freio do cilindro. 2) quando a máquina ou o ajuste da separação de fase e as instituições do freio limitam a rotação, mantenha a posição original alinham acima. |
III. parte cortando:
Artigo | Instrução | |

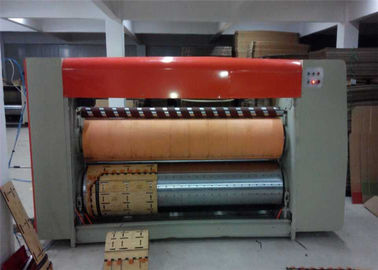

1. Rolo superior cortando |
1) o diâmetro do rolo é meio 378 milímetros, moedura de superfície, chapeando o hamburguer duro, move-se lisamente, incluindo almofadas nos 398 milímetros. (Milímetros super da resistência de borracha grossa de Taiwan 10) 2) tem o dispositivo da compensação do limite de velocidade. 3) o rolo de borracha para mover transversalmente 40 milímetros, prolonga a vida útil da borracha.
|
|

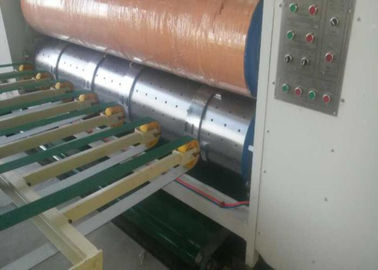

2. Cortar abaixo do rolo |
1) o diâmetro do rolo é meio 360 milímetros, moedura de superfície, chapeando duro-Chrome. 2) equipado com o rolo do elevador, nenhum cartão, rolo do molde para ser gota automática, reduz o rolo da borracha do desgaste. |
|
3. A fase ajusta o sistema |
1) o tipo estrutura do planeta da engrenagem. 2) o controle do PLC e do LCD da fase e ajuste digital bonde de 360 °. (a operação, para toda pode ajustar) |
IV. parâmetro da tecnologia do cano principal
Modelo | SMYS-QY-2000 | SMYS-QY-2200 | SMYS-QY-2600 | SMYS-QY-2800 | SMYS-QY-3000 |
Largura interna (milímetros) | 2000 | 2200 | 2600 | 2800 | 3000 |
Velocidade máxima (PCes/minuto) | 120 | 120 | 120 | 120 | 120 |
Tamanho do papel máximo (milímetros) | 910x1800 | 910x2000 | 1270x2400 | 1270x2600 | 1270x2800 |
Tamanho do papel mínimo (milímetro) | 280x600 | 280x600 | 350x700 | 350x700 | 350x700 |
Área de Max.printing (mm2) | 840x1640 | 840x1840 | 1200x2200 | 1200x2400 | 1200x2600 |
Precisão da impressão (milímetros) | ±0.75 | ±0.75 | ±0.75 | ±0.75 | ±0.75 |
Espessura da prancha da impressão (milímetro) | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 |
Espessura do cartão (milímetros) | 3~11 | 3~11 | 3~11 | 3~11 | 3~11 |
Espaço de sulco mínimo (milímetro) | 190x50x190x50 | 190x50x190x50 | 190x50x190x50 | 190x50x190x50 | 190x50x190x50 |
Profundidade máxima do entalhe (milímetros) | 210 | 210 | 300 | 300 | 300 |
Poder total (quilowatt) | 20 | 20 | 22 | 22 | 22,5 |
Dimensões (milímetros) | 6500x3230x2000 | 6500x3430x2000 | 7500x4000x2400 | 7500x4500x2400 | 7500x5000x2400 |
Peso (T) | 16 | 18 | 19 | 22 | 25 |
