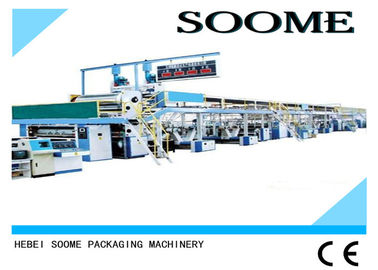

Linha de produção elétrica do cartão ondulado

Linha de produção de alta temperatura aplicação lubrificada do cartão ondulado da colagem

Resuma

A linha de produção do cartão ondulado é a chave ao equipamento de produção ondulado da empresa da produção da caixa. A empresa do cartão ondulado enfrenta a concorrência de mercado feroz crescente devido aos usuários do cartão ondulado que pagam mais atenção em especificações da ordem, na quantidade pequena e na entrega rápida, é por isso nós deve melhorar a automatização da linha de produção de cartão ondulado, o mesmos como o nível da linha de produção de cartão ondulado de incluir da gestão de produção melhora a qualidade e a eficiência, salvar a energia e a mão de obra, reduz fontes e o desperdício, a finalidade do equipamento é chave conseguir este objetivo, incluindo a empresa do cartão ondulado dos quadros que trata os quadros da linha de produção velha equipamento para conduzir uma elevação detalhada, a linha de produção nova será equipado com o equipamento automático do quadro com sistema de gestão da produção.

Princípio de funcionamento

A linha de produção de cartão ondulado é papel baixo do rolo ondulado, colagem pressionados, separação do papel, cortando no tamanho diferente, o último procedimento de funcionamento da cadeia de fabricação pela saída do código, etc. tal como a linha de produção único-tomada partido do papel ondulado é composta geralmente do apoio da Web, máquina de formação de cartão ondulado da única cara, máquina de corte de papel giratória, usando materiais do papel de rolo e esparadrapo do amido da batata ou de milho, produção contínua e corte nas especificações exigidas da única cara de cartão ondulado. O cartão não tem que secar. Pode produzir mais de três camadas de cartão ondulado.

Peças principais

Suporte de rolo de moinho hidráulico

Parâmetros técnicos

Diâmetro do papel baixo: Ø400mm-Ø1500mm
Carga máxima: 3000kg
Diâmetro principal do eixo: Ø 215mm

Parâmetros de sistema hidráulico

Pressão de funcionamento (MPa): 12-16 MPa
Espaço do cilindro hidráulico (balanço): Ø 100mm×460mm
Diâmetro do cilindro hidráulico (braçadeira): Ø 63mm×720mm

Estrutura e características

A estrutura simétrica pode instalar dois pacotes de papel baixo, para mudar o papel com sem parar.
Adote a movimentação hidráulica, possa fazer o papel baixo levantar, apertá-lo, afrouxá-lo, mover-se e centrar-se.
Cabeça da parte de aperto de papel com projeto mecânico da expansão.
O controle de tensão adota o freio pneumático, controle manual e igualmente pode ser controlado em linha junto com o papel que recebe a divisória.

Matéria prima e origem

Linha central principal do fechamento do suporte e do braço: origem sem emenda de alta qualidade da tubulação de aço: Chengdu
Quadro de dois lados: Q235A soldado cobre a origem: Handan
Fechamento do braço: Origem da carcaça HT200: Hebei
Elementos bondes: CHINT/Schneider
Ferro conectado viga da caixa: Tangshan

Único Facer

O cano principal parte parâmetros

Rolo ondulado: Ø 280mm
Rolo de pressão: Tubulação 45# de aço sem emenda de Ø 290mm sob extinguir
Colando o rolo: Tubulação de aço sem emenda de Ø240mm 45# com choque do nó e do cromo duro
Desfazendo-se do rolo da colagem: Tubulação de aço sem emenda de Ø130mm 20#
O rolo do pre-calefator: Origem de aço de Ø320mm 20G: Baotou

Características da máquina

A adsorção do vento para a transmissão de papel mantém o ondulado constante para datilografar dentro a alta velocidade.
O ventilador fixa o papel ondulado sob o rolo ondulado mais baixo na escala da caixa de vácuo 180°via.
O entalhe de sução de um mais baixo rolo ondulado < 2mm=""> adota a movimentação de eixo do cardan para separar da fonte da vibração, operação mais estável.
A caixa de engrenagens da redução adota o óleo da imersão, movimentação fechado da engrenagem reduziu a vibração.
Adote a colagem circulatória, oferecendo a colagem por pneumático.
Colando o rolo com choque do nó e do cromo duro na superfície.

Matéria prima & peças compradas

Quadro de dois lados: Origem HT200: Hebei
Material da fundação: origem soldada do ferro da caixa: Tangshan

Única camada Overbridge

Parâmetros técnicos

Rolo da terra arrendada de papel: a parte dianteira acima de Ø135mm suporta acima de Ø135mm
Rolo de transtorte de baixa velocidade: rolo conduzido Ø135mm Ø135mm do rolo de movimentação
Rolo de suspensão Ø85mm do rolo Ø85mm do freio da tensão
Rolo Ø85mm da ligação da adsorção

Estrutura & características

É um tipo do tipo transporte da ponte de transporte o único papel ondulado para tensionar o freio ou o freio da adsorção pelo perseguidor e o transporte para o processo seguinte.
Adote o dispositivo da tensão da sução, o conversor centrífugo de alta pressão fixam os papéis pelo vácuo, correção elétrica, assegurou o plano do papel.
Os elementos bondes controlaram a placa de operação de dois grupos, ele podem ser ajustados acima e abaixo da ponte separadamente.
O uso do perseguidor a movimentação chain puxar o único papel ondulado para a ponte junto com o único facer. A velocidade de transtorte é lenta a esse formulário da lata a sobreposição da onda para a linha de produção.

Matéria prima & peças compradas

Material do quadro principal: Origem do ferro da caixa 16#: Tangshan
Transporte da parte de armazenagem de papel: origem de borracha paralela do transporte: Tianjin

Marcador fino em linha da talhadeira da lâmina

Parâmetros técnicos

Mover-se de direitas do corpo de máquina: largura de corte de ±100mm *Min.: 130mm
Pressão de ar de trabalho: 0.6-0.9MPa
Humidade relativa: 20%-90% *Temperature: 5-50°

Características estruturais

A altura de trabalho pode ser ajustado bonde e as ordens podem ser mudadas rapidamente quando duas máquinas funcionam junto.
Conversor de frequência duplo controlado.
A lâmina & o marcador ambos movem-se pelo manual (opção: a lâmina & o marcador ambos movem-se por bonde).
Cortando a parte: adote a lâmina fina da liga de alta qualidade do aço de tungstênio, afiado e a vida útil longa, corta mais arrumado, a não-pressão e a não-rebarba.
Parte de moedura: adote o tipo de moedura pneumático automático e manual de dois tipos. Pode moer quando trabalhar, melhorado a eficiência do trabalho.
Marcando a parte: adote 5 pontos que marcam, marcando a distância ajustada synchronously, a blasonaria e fácil dobrar a folha da caixa.
Adote o tipo famoso de China ou elementos bondes importados, desempenho seguro.
Função de direitas elétrica da correção a cooperar a posição da folha de papel.

Matéria prima

Material principal do quadro dos dois lados: Q235A
Lâmina: material exterior do diâmetro 260mm: liga do aço de tungstênio

A lâmina da espiral do NC eliminou a máquina

Parâmetros técnicos

Escala de papel do corte: max.9999mm min.500mm
Precisão de papel do corte: ±1mm (na velocidade constante)
Cartão: papel cru < 360g="">

  índice de umidade da espessura 3-14mm < 10="">

  humidade relativa < 30mm=""> do warpage: 20%-90% temperatura relativa: 5℃-50℃
Diâmetro dos eixos da faca: acima de Ø188mm abaixe Ø188mm.
Diâmetro da guia do papel: fronteie acima eixo dianteiro Ø120mm do eixo (engrenagem de sol) Ø165mm do mais baixo
Suporte acima eixo traseiro Ø120mm do eixo (engrenagem de sol) Ø165mm do mais baixo

Características estruturais

Construção especial: quadro e suporte intensivo, janela transparente nos dois lados do quadro para a vista fácil e manutenção.
O sistema de movimentação adota a auto lubrificação cíclica da bomba de óleo, assegurada inteiramente a lubrificação para as engrenagens.
A elevada precisão e as engrenagens de moedura duras resistem a alta velocidade, mantêm a vida ativa dos muitos tempos e sejam idênticas com as diferenças.
O eixo e o suporte precisos do cortador asseguraram o corte estavelmente na alta velocidade.
A estrutura especial do ajuste da lâmina e a mudança fazem-na muito rapidamente.
Todo o sistema completo adota o projeto padrão de C.E com teste industrial restrito do computador, tem a boa qualidade, a vida longa e a estabilidade.
Movimentação servo da C.A. com reação de alta qualidade, rápida e exata na divisória da movimentação.
O projeto bonde especial pode salvar muito mais energia.
A auto função de detecção evita o dano da operação anormal.
O computador pode ajustar a velocidade de corte automaticamente e manter a velocidade síncrono com a linha de produção.
Memorize 999 ordens e termine as ordens conforme a prioridade estabelecida.

Matéria prima & peças compradas

Material do quadro e do suporte: Origem da carcaça HT200: Hebei
Material de ascendente & para baixo do eixo: aço 45#
Material da faca de corte: W18crv5Co5 (aço de ferramenta de alta velocidade)
Material das engrenagens: modulação 40Cr de moedura exata.

Empilhador ortogonal automático

Parâmetros técnicos

Comprimento do papel máximo: 2000mm

Características estruturais

Longitudinalmente o receptor adota a correia transportadora larga.
O empilhamento automático acima, a auto contagem, zero bonde, transporta eletricamente lateralmente.

Material

Quadro principal: ferro da caixa #16
