Detalhes do produto:
Condições de Pagamento e Envio:
|
tensão: | 380V/440v | Condição: | Novo |
---|---|---|---|
Serviço pós-venda proporcionado: | Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria | Tipo: | Linha de produção de alta velocidade do cartão ondulado de 7 dobras |
Aplicação: | & da maquinaria; Hardware | Garantia: | 1 ano |
nome: | A alta velocidade 3 5 7 exerce a linha de produção do cartão ondulado | Nome do produto: | Linha de produção do cartão ondulado, planta de cartão ondulado automática de 3/5 de dobra |
Realçar: | linha de produção ondulada do cartão,linha de produção ondulada da caixa |

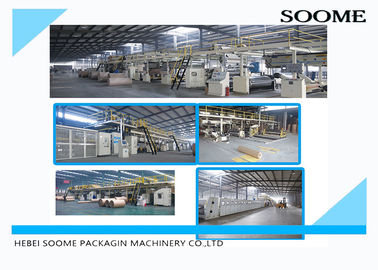

Linha de produção linha do cartão de produção suporte do cartão ondulado de rolo de moinho
Parâmetro:
Não | Nome | Qty | Observa |
1 |
Moinho hidráulico Suporte do rolo |
7 |
1.Hydraulic movimentação, disco pneumático brake.expand válvula 2.Hydraulic feita em Beiye. |
2 | Trilhos para carretéis | 14 |
trilhos de 1.6m com polia aço do canal 2.16# |
3 | Único Facer | 3 |
1.adsorption, Dia360mm, rolo fácil da mudança 2.Roller 48CrMo, aço de liga de alta qualidade o qty da colagem da mostra 3.Digital, peça da colagem pode remover 4.Electric ajustam a área da colagem 5.6pcs eixo, movimentação da suspensão Cardan |
4 | Ponte dobro | 1 |
1.Adsorption tipo, papel principal da frequência 2.Wind o motor suction.electric corrige o erro |
5 | Pre-calefator | 3 |
1.Dia900mm, bonde ajustam o envolvimento do ângulo 2.Wall espessura 18 |
6 | Condição prévia | 3 |
1.Dia900mm, bonde ajustam o envolvimento do ângulo 2.Wall espessura 18 |
7 | Pre-calefator Triplex | 1 |
1.Dia900mm, bonde ajustam o envolvimento do ângulo 2.Wall espessura 18 |
8 | Máquina da colagem | 1 |
colagem do controle 1.frequency e figura mostra 2.PLC controle, Dia288 o rolamento 3.Main adota NSK terno do rolo 4.Press para a alta temperatura |
9 | Facer dobro | 1 |
placa 1.Hot: 600mm*18pcs erro correto da correia do cilindro 2.Air seção 3.5with refrigerando elevador-para baixo 4.Hydraulic o rolo e a correia de imprensa |
10 | Marcador da talhadeira do NC | 1 |
1.5blades com linha 8
|
11 | NC eliminado | 1 |
precisão 3.Cutting: ±1mm |
13 | Auto empilhador | 1 |
comprimento 1.Stacking: 3500mm altura 2.stacking: 250mm |
14 | Transmissão principal | 1 |
rolo 2.Rubber |
15 | Colagem que faz o sistema | 1 |
1.main grupo do potenciômetro 1, potenciômetro 1 do portador ajustado, e potenciômetro 1set do armazenamento bomba da estação 2.glue, bomba da colagem do único facer e colagem da bomba da colagem da máquina. colagem da fonte 3.Circle, encanamento fornecido pelo cliente |
16 | Sistema pneumático | 1 |
1.Separator e 1 bomba ajustada do frasco e de ar do armazenamento de ar. 2.Pipes fornecido pelo cliente. |
17 | Sistema bonde do dispositivo | 1 |
tipo famoso do local 1.Adopt fios 2.including da placa de interruptor ao motor principal. |
18 | Sistema do vapor | 1 | 1.pipes acima das válvulas fornecidas por clientes. |

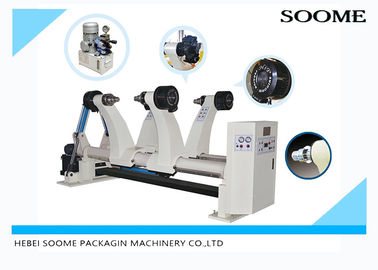

Eixo hidráulico de RS-1500H menos suporte de rolo de moinho
Característico
* adote a movimentação hidráulica que poderia fazer o elevador-mais baixo de papel real, apertam e liberam-se e movem-se.
* adote a tensão pneumática ao adJiust o papel real.
* o controle de tensão pelo sistema de freio pneumático, controlado manual e igualmente pode ser controlado pela máquina coladora.
Trilhos para carretéis
Trilhos e material dos caminhões: Aço de Tang, seção do aço de Jinan
Carregamento: do Ha, Wa, Luo
MH-900Pre-heater
Característico
* a superfície dos rolos é lustrada e chapeada com o cromo.
* o Por-calefator rola o profissional fabricado, consistente com os standard de segurança nacionais para embarcações de pressão.
* o eletro movimento ajusta da dimensão do por-calefator, do terno para o papel diferente e da velocidade.

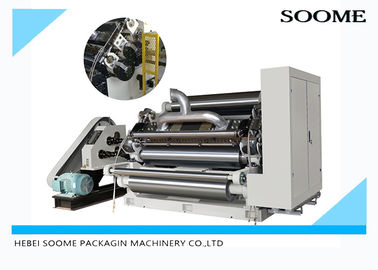

Único Facer de SF-360S
características de produtos:
* o método transmissor do cartão adota a absorção do vento, e mantém perfis da flauta estáveis sob a condição running da alta velocidade.
* a máquina de vento absorve papel ondulado aos rolos ondulados através da caixa de vácuo e ao perfil corrugado formulário.
* a peça da transmissão adota a transmissão da suspensão Cardan, longe da fonte da vibração, e faz a transmissão mais constante e segura, e fácil manter.
* a velocidade que reduz a caixa óleo-está lubrificando, transmissão próxima da engrenagem, e reduzirá a vibração da máquina.
* a área da colagem será ajustada eletricamente, a unidade da colagem pode correr independentemente quando estepes da máquina, e impede a colagem que corre para fora.
* cole a movimentação independente da unidade, estilo da bomba-tração, fácil mantenha e limpe.
* um Superior-mais baixo rolo ondulado é feito do aço de liga 48CrMo de alta qualidade, e após o tratamento térmico, a rigidez é HRC 56-60, a superfície grinded e cromo chapeado.
Pre-calefator de MH-900Triplex
Característico
* cada superfície do rolo é afiada bem e sooth e durável chapeados cromo.
* o rolo pré-aquecendo é feito de acordo com o standard de segurança nacional do recipiente
* pré-aquecendo o rolo e guiando o rolo de papel são galvanizados eclectically
GL-288D que cola a máquina
Característico
* motor independente que transmite, controle da conversão
O rolo do doutor e o rolo do presser são afiados bem e cromo chapeado.
* a unidade de papel da pressão de rolo de pressão é pneumática, flexível e conveniente de operar-se
* adotando pré-aquecendo o grupo, para evitar a colagem burnted.
* todas as matérias primas de pré-aquecer o rolo, rolo do aplicador, dividindo o rolo da colagem são da fábrica sem emenda da tubulação de aço de Chengdu.
Sistema do facer DF-745 dobro (que inclui a unidade de condução)
Características
* o corpo inteiro é aço de grande resistência do canal, estábulo, bonito, apropriado para o corredor de alta velocidade da maquinaria.
* a seção do aquecimento é estrutura tensa do rolo de pressão, o cartão cola firmemente e nivela fora.
* as tubulações de vapor entram na boca, a boca da drenagem é tipo de S, a temperatura da placa de aquecimento é equilibrada e uniformemente.
* a correia superior da lona é eletro movimento equipado ou deflexão manual que ajustam o grupo, um grupo pneumático da tensão, um grupo manual da tensão. A lona mais baixa é tensão equipada e grupo de direitas do ajuste.
* a unidade de movimentação adotar a borracha wearable, da malha do diâmetro grande, a menos faixa clara da correia, e a estabilidade do aumento quando corredor da maquinaria
Marcador da talhadeira do NC
Especificação:
O PLC importado de alta qualidade do anúncio do computador da indústria equipou a composição do sistema do CNC.
Uma memória de 999 ordens. A comutação sem parar ou a mudança manual sobre podem ser realizadas.
O sincronizar automático com o ondulador e pode igualmente obter na linha do sistema de gestão da fabricação. Compatibilidade alta.
Lâmina fina, sharp e longa vida da liga do aço de tungstênio sobre de 8 milhão medidores.
Patenteie o sistema de moedura aplicado para a moedura e a manutenção fáceis.
Moedura controlada por computador e manual do automóvel que mói igualmente aplicáveis. Alternativamente moendo para aumentar eficientemente.
Interrupção giratória de NC-200N N.C
Características
* o projeto especial da estrutura, a placa de parede de alta elasticidade da força e o assento, lá estão olhando a janela em lados da placa de parede dois, conveniente e fácil manter.
* o sistema transmissor adota o auto-ciclismo da bomba de óleo que lubrifica, certifica-se da precisão transmissora.
* estrutura em mudança especial da lâmina, lâmina rapidamente e facilmente em mudança
* o sistema é feito de acordo com o padrão de C.E., e foi testado restritamente pelo computador da indústria. A qualidade, a vida, e a estabilidade podem ser garantidas.
* o sistema tem a função de auto-teste, pode impedir a perda da máquina devido ao uso anormal e à operação falsa
* o computador ajusta automaticamente a velocidade do corte de acordo com especificações do cartão e a velocidade da produção, segue automaticamente velocidade running do cartão, assegura dentro – a fase.
* os rolamentos de eixo são de NSK, Japão, apropriado para o corredor de alta velocidade da máquina, durável.
Auto empilhador
Características:
O motor da conversão de frequência, painel de controlo do inversor que empilha a sincronização do transporte, da velocidade do transporte e o cartão apressa-se;
A contagem automática, tipo da adsorção do vácuo muda automaticamente o montão, muda, muda, muda, cartão sem fôlego do montão não exato;
O lado de papel com duas fileiras do quadro do papel de rolo da liga de alumínio, o papel não fere a placa de gerencio do cartão, a conveniente e a direta, embalagem, palletizing;
A relação de comunicação padrão, com rede de sistema de gestão central da monitoração, realiza as ordens de mudança e a gestão automáticas da ordem;
Colagem de GF-T que faz o sistema
Característico
* fornecendo o esparadrapo do amido para o único facer e colando a máquina, etc.
* a colagem horizontal que faz a máquina pode produzir a colagem do corpo principal e a colagem levando do corpo, e mistura e agita, a colagem que faz a quantidade é grande.
* armazene o tambor, tambor da colagem da fonte têm o dispositivo da agitação, para evitar o depósito da colagem.
* a colagem que faz o sistema está incluindo o tambor levando do corpo, o tambor do corpo principal, o tambor da loja, e bomba de fornecimento da colagem, e bomba back- da colagem, etc.
o trabalho do *After terminado, a colagem extra de cada máquina de utilização da colagem será tirado para armazenar o tambor da loja da colagem pela bomba, para o uso seguinte do tempo.
Sistema pneumático de GF-T
Característico
* para fornecer ar comprimido para a linha de produção inteira, e para manter a pressão de funcionamento estável. o ar comprimido *Compressed da fonte da estação aérea, pressão é estável e a quantidade é bastante.
* cada máquina deutilização obterá o ar através do encanamento principal, independentemente controle e afetação com outro.
* cada máquina deutilização ajustará a pressão de ar de acordo com a exigência real, equipada com a placa de seletor do monitor da pressão.
o sistema pneumático dos *Combines e o sistema de controlo bonde em um corpo, operam-nos junto.
Sistema de controlo bonde de EF-T
Característico
* a linha de produção inteira será completamente controlada, quando a linha principal incluir o grupo do único facer, facer dobro, talhadeira, interrupção.
* o uso detalhado do controle pneumático, controle pneumático, controle bonde, para certificar-se do avanço da linha de produção inteira controle.
* há um sistema do cuidado entre máquinas, para coordenar o trabalho de cada operador.
* a máquina de B, de C e o facer dobro têm o dispositivo de indicação da velocidade.
Sistema do vapor SP-s
Característico
* o vapor de fornecimento para a linha de produção inteira e o vapor usando a máquina, mantêm-se trabalhar a temperatura estável.
* a temperatura de trabalho do controle pode ser terminada pelo ajuste da pressão do vapor, e pela placa de seletor equipada da monitoração da pressão.
* cada unidade da água da drenagem tem a maneira lateral de drenar o ar, a máquina tornar-se-á refrigerando muito logo quando parou.
* o dispositivo da água da fonte da bola de flutuação, 1/2 metal a tubulação macia e as válvulas de bola conectam com a maneira lateral, válvula do atuador.
Toda a superfície dos encanamentos do vapor é pintada com pintura deimpedimento, tira-poder da escova.
