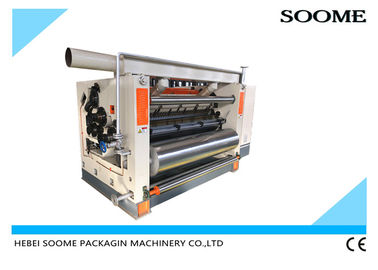

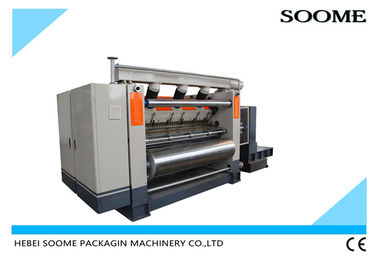

máquina ondulada Fingerless do único Facer 405C1 com rolo ondulado

máquina ondulada Fingerless do único Facer 405C1 com rolo ondulado

Modele o nenhum: (360C1) única máquina de ondulação de superfície da adsorção 405C1

1. Velocidade de projeto de 405C1: 220m/min; velocidade de projeto de 360C1: 200m/min

2. Largura eficaz: 1400mm~2500mm

3. Rolo ondulado 405mm 360mm

4. a adsorção do vácuo único-tomou partido máquina, o rolo ondulado superior e mais baixo usando 48crmo de alta qualidade, dureza HV1200 do tratamento térmico acima, a superfície pelo tratamento de moedura do carboneto de tungstênio.

5. A máquina é equipada com o rolo superior do pré-aquecimento e o papel de núcleo de papel que moderam e que moderam o dispositivo da injeção do ar.

6. O assento ondulado superior e mais baixo do rolo é projetado separadamente da máquina inteira, que pode ser içada e substituído para a desmontagem fácil.

7. O pano de borracha é separado ao longo do trilho de guia para a limpeza e a manutenção fáceis.

8. O afastamento do rolo de pressão é detectado e indicado pelo sensor da pressão.

9. Ajuste automático da diferença da colagem com velocidade da produção.

10. Quando a máquina é parada, o rolo de pressão está levantado. O rolo de pressão é conduzido por pneumático e gerencie intermitentemente.

11. A transmissão dentada da correia é adotada para reduzir o custo do ruído e de manutenção.

12. adote o dispositivo bonde da separação da colagem, o pano esparadrapo pode operar-se independentemente quando o computador central para, para impedir a pasta que seca acima, e ajusta a quantidade de colagem digital por bonde.

Características principais:

1. Estrutura no tipo linear, fácil simples na instalação e no maintation.

2. Adotando componentes mundialmente famosos avançados do tipo nas peças pneumáticas, nas peças elétricas e nas peças de operação.

3. Correndo em um automatismo e em um intellectualization altos, nenhuma poluição



Rolos da colagem:



Diâmetro	Φ242mm
Processando a maneira	A superfície do rolo da colagem grinded, então com 25 linha tipo ponto da rotina da rede, chapeando então o cromo A superfície do rolo do banlance da colagem grinded que chapeia então o cromo
Controle a maneira	Controle do cilindro de Penumatic do Up-down de levantamento
Fonte da colagem	Sistema de circulação da colagem (bomba do armazenamento tank+glue)



Rolos ondulados:



Diâmetro	Para baixo rolo: Φ320mm
Material	aço de liga 48CrMo de alta qualidade, rigidez HRC55°-58°
Processando a maneira	A superfície de um superior-mais baixo rolo está chapeando o cromo, recozimento, endurecendo-se e moderando, surgir grinded
Tipo de Fulte	(U/V) ACBEF
Faixa material ou origem	Ferro de Henan Jiyuan & aço do aço
Maneira do aquecimento do papel do carretel	Aquecimento de vapor



Rolos da imprensa:



Diâmetro	Φ324mm
Material	aço médio (MS) 45#
Processando a maneira	A superfície grinded que chapeia então o cromo, o endurecimento e a moderação (com amortecedor)
Controle a maneira	Controle do cilindro de Penumatic do Up-down de levantamento
Faixa material ou origem	Aço do Special de Zhong Yuan



Rolos do Preheater:



Diâmetro	ACIMA do rolo: Φ400mm
Material	tubo de aço sem emenda
Faixa material ou origem	Ferro & aço de Tianjin
Tudo conectado pelos tubos metálicos flexíveis



Especs. comuns:



Largura do papel	1600mm/1800mm
Estilo do cartão Transmit	Estilo da tampa do vácuo ajuste do controle do vento da tração fan.with, da pressão adsorbíveis da altura & dispositivo de merecimento do ruído.
Estilo do rolo do controle	Controle pneumático o rolo superior, rolo de pressão e rolo da colagem
Lubrificação	lubrificante Anti-alto da temperatura para lubrificar as engrenagens onduladas do rolo do rolo e da imprensa
Conduzindo a maneira: Com inversor da frequência
Suporte do quadro & da máquina: ferro fundido, espessura: 200mm



Terra comum:



Largura de trabalho: 1600mm/1800mm

Sentido da operação: Esquerdo ou direito (decidido pela oficina do cliente)

Velocidade de projeto: 150m/min

Temperatura: 160-210℃

Pressão de ar: 1.0-1.3Mpa

Tipo ondulado da flauta: UV ou UVV



Especs. do motor:



Motor principal: tensão 7.5kw nominal: tipo de trabalho contínuo de 380V 50Hz (S1)

Motor de fã: tensão 7.5kw nominal: tipo de trabalho contínuo de 380V 50Hz (S1)
