Detalhes do produto:
Condições de Pagamento e Envio:
|
Tensão: | 380V/400V/415V ou outro | velocidade de projeto: | 150-180pcs / min |
---|---|---|---|
Garantia: | 1 ano | Poder: | 37 QUILOWATTS |
Tipo conduzido: | bonde e pneumático | Categoria automática: | Automático |
Tipo de empacotamento: | Caixas, caso, filme | Precisão da impressão: | ±0.5 |
Realçar: | Máquina cortando giratória ondulada,O Plc giratório morre cortador para corrugado,Máquina cortando giratória para corrugado |

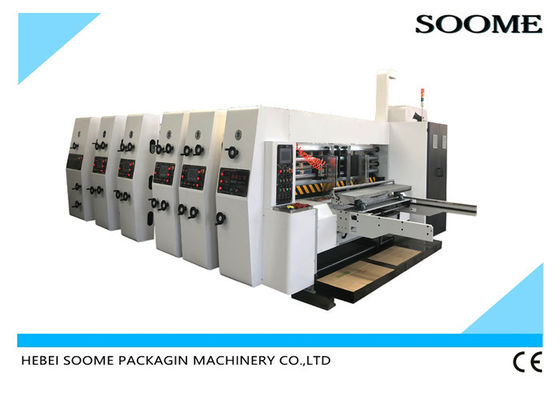

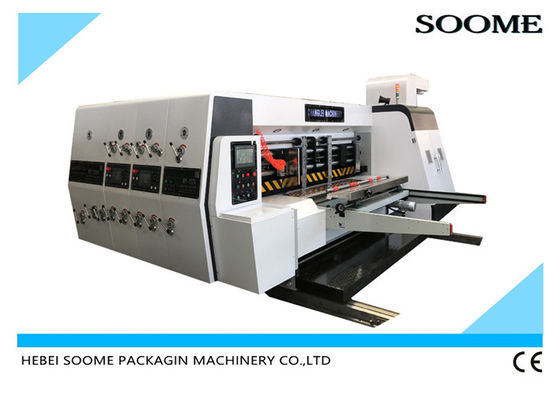

Tipo 1224 do diâmetro 380 que imprime entalhando a máquina cortando giratória
O produto pode terminar procedimentos do sulco, cortar e o outro da único-cor a impressão, o corte, o recorte, em uma vez. Adote o tipo parte dianteira do rolo de Taiwan que posiciona o mecanismo de alimentação de papel automático, volume de ar ajustável, controle da conversão de frequência do anfitrião. A máquina principal adota o PLC e a tela de projeção a cores para controlar a máquina, que é conveniente, rápida e flexível. Ajuste da fase pelo ajuste elétrico da indicação digital, restauração zero, automática automática; A engrenagem de transmissão é feita do aço de liga 40Cr de alta qualidade, o material é carburado e extinguido, e o processo de moedura é muito bem. A engrenagem de transmissão e o eixo de transmissão principais são conectados pela chave tensão-livre, que amplia a posição virtual, cancelando o desgaste do centro, e mantendo a máquina imprimindo com precisão do overprint da longa vida. A máquina inteira adota a separação elétrica, fechamento pneumático, única combinação da máquina está apertada, overprint não move a posição; A máquina tem as características do grupo de cor exato, teste padrão imprimindo excelente, uso e manutenção conveniente, e alto nível da automatização.
Característica da máquina:
1. Todos os elementos elétricos principais adaptam o tipo francês de Schneider. PLC que controla, tela táctil colorido do nome comercial, conversor de frequência.
2. A engrenagem de transmissão adota 40 o Cr, o aço de liga de alta qualidade do si 20GrMo que grinded, e após o tratamento térmico, pode até seis precisões da categoria.
3. O sistema de lubrificação da máquina usa uma lubrificação automática do pulverizador, e com o dispositivo impermeável às instituições dos derramamentos de óleo.
4. Cada unidade da máquina com separação elétrica, e o fechamento total travando, pneumático pneumático, para assegurar a estabilidade da unidade, e continuam o anel para o cuidado quando a máquina for separada, a assegurar a segurança da pessoa de funcionamento.
5. Cada unidade de máquina com interruptor de parada da emergência, assim que a máquina pode ser parada entre a unidade, pode assegurar os trabalhadores seguros (observação: cada mover-se da unidade é arrasto pela unidade do alimentador
Parâmetro principal:
Tipo | Unidade | SMYS-GYM-2600 |
Diâmetro do rolo da placa | milímetro | ¢480 |
Comprimento do rolo da placa | milímetro | 2500 |
Largura interna da máquina | milímetro | 2600 |
Velocidade | PCes/minuto | 180 |
Área imprimindo máxima | milímetro | 1400×2200 |
Tamanho do papel de alimentação máximo | milímetro | 1450×2400 |
Papel de alimentação pela faixa clara | milímetro | 1600x2400 |
Tamanho do papel de alimentação mínimo | milímetro | 320×600 |
Espessura da placa | milímetro | 2-12 |
Espessura da placa da cópia | milímetro | 7,2 |
O eixo do rolo de cópia círculo-orientou o regulamento | grau | 360°revolving |
Cobrindo a precisão | milímetro | ±0.5 |
Peso | quilograma | 19000 |
Unidade de alimentação:
O painel de controle mestre pela operação de controle dos botões e do tela táctil do controle, conveniente e seguro.
1. alimentação de papel da faixa clara com o contador, mostrando o número da produção.
2. A moldura dianteira para ajustar manualmente a diferença.
3. 11KW turbina eólica, sução que alimenta, o inversor elétrico para ajustar o volume de ar, de acordo com a dobra da placa diferente, assim que os ajustes do fluxo de ar para assegurar o papel liso.
4. O dispositivo e o fã da remoção de poeira escovam as sucatas do cartão de papel limpas de superfície.
5. tubulação de aço sem emenda Grosso-murada, envolvida na fase plástica do desgaste, que é manter a flexibilidade e se assegurar de que o desgaste de superfície e reduzir a polpa na placa.
6. a alimentação da parte dianteira sob o diâmetro ф159 milímetro do rolo, alimentação traseira sob o diâmetro ф149 m, extinguiu e moderou o aço sem emenda que mói a superfície do cromo duro chapeada gravada e tratamento.
7. O acoplamento de movimentação do rolo dos usos de transmissão dois, reduzindo o uso e desgaste para fazer a movimentação mais estável.
8. O uso do ajuste elétrico da secundário-máquina, com luzes de advertência de um alarme contínuo assegurar a segurança das operações.
9. o eixo com a embreagem de fricção eletromagnética, para impedir o mau funcionamento ou sobrecarregar a proteção do motor não se queimará.
10.Feeder, imprimindo o departamento, o departamento de cortar zero automático elétrico.
11. corrente pneumática dos dispositivos.
Unidade de impressão:
1. O diâmetro exterior é Ø410mm (que inclui o tamanho do diâmetro exterior da placa).
2. A superfície da tubulação de aço é moída e chapeada com o cromo duro, correção do equilíbrio, operação lisa.
eixo fixo da placa do rolo da roda de catraca. o entalhe de suspensão da placa inteira da placa, apropriado para a barra de suspensão da placa de 10mm×3mm.
3. Com dispositivo em mudança da placa rápida, carga conveniente e descarregamento da placa de impressão, com controle elétrico do interruptor de pé da rotação positiva e negativa.
4. O diâmetro exterior é Ø156mm e a espessura de parede é 18mm
5. A superfície da tubulação de aço é moída e chapeada com o cromo duro.
6. Correção do equilíbrio, operação lisa.
7. A escala de ajuste manual do seletor da diferença do rolo de máquina impressora é 1,2 ~ 11mm.
